测力计斜拉示数如何变化

测力计

测力计斜拉时的示数变化是一个涉及力学平衡和矢量分解的经典物理问题。要全面理解这一现象,需要从力的分解原理、测力计工作原理以及实际应用中的影响因素三个维度展开分析。

一、理论基础:斜拉情况下的力分解
当测力计斜拉时,施加的拉力F与竖直方向形成夹角θ。根据矢量分解原理,这个拉力可以分解为两个正交分量:
1. 竖直分量:F_y = F·cosθ
2. 水平分量:F_x = F·sinθ
测力计内部弹簧的形变仅响应于沿其轴向(通常为竖直方向)的分力。因此,测力计显示的读数实际上是F_y = F·cosθ。这意味着:
- 当θ=0°(完全竖直)时,cosθ=1,示数等于实际拉力
- 随着θ增大,cosθ减小,示数相应减小
- 当θ=90°(完全水平)时,cosθ=0,示数归零
二、测力计的工作原理与误差来源
机械式测力计(如弹簧测力计)通过胡克定律工作:F=kx,其中k是弹簧劲度系数,x是形变量。斜拉时,弹簧实际形变由竖直分力决定,因此示数必然小于总拉力。
在实际操作中,以下因素会影响测量精度:
1. 角度测量误差:1°的角度偏差会导致cosθ值约0.02%的变化(小角度时)
2. 摩擦损耗:转轴摩擦会使示数略大于理论值
3. 弹簧非线性:大角度斜拉可能导致弹簧超出线性形变范围
4. 视差误差:指针式测力计的读数视角偏差
电子测力计虽然精度更高,但仍受制于传感器的方向敏感性。某些高精度型号会配备角度补偿功能,通过内置倾角传感器自动修正读数。
三、工程应用中的特殊案例
在某些特殊场景下,斜拉效应可能被用:
1. 吊装作业:起重机操作中,通过计算斜拉角度可准确判断实际载荷。当吊臂与竖直方向成60°时,钢丝绳承受的拉力是垂直吊装时的2倍(1/cos60°=2),但测力计示数只有垂直时的50%。
2. 运动生物力学:研究运动员划船动作时,测力计斜拉数据可分解为推进力和抬升力。例如赛艇运动员以45°角施加500N拉力时,实际推进力为500×sin45°≈353N。

3. 建筑结构测试:斜拉法常用于测量钢索预应力。将测力计以已知角度连接钢索,通过示数反推总张力,这种方法比直接测量更安 全。

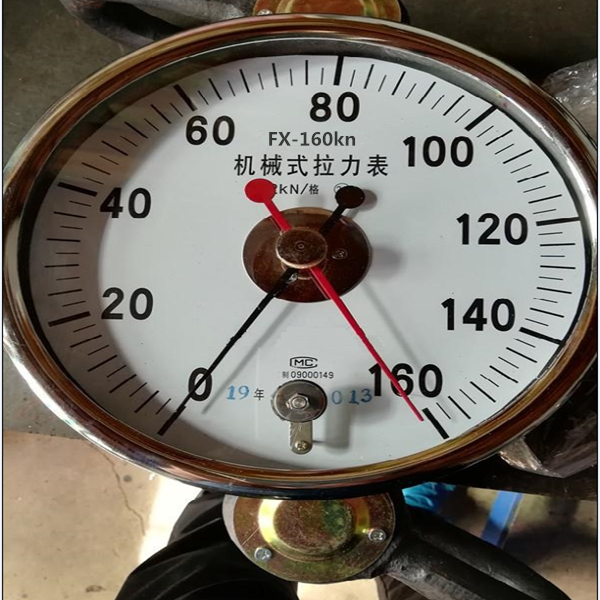

推拉力表

四、实验验证与数据处理
通过自主实验可以直观验证理论:
1. 搭建斜面装置,固定测力计与水平面的夹角
2. 用已知质量砝码进行牵引,记录不同角度下的示数
3. 数据处理时应考虑:
- 消除测力计自重影响(零点校准)
- 进行多次测量取平均值
- 绘制示数-角度曲线与理论余弦曲线对比
典型实验数据可能显示:10kg砝码在30°斜拉时示数约为85N(理论值84.8N),存在约0.2%的系统误差,这主要来自转轴摩擦。
五、进阶讨论:三维空间中的斜拉
当拉力方向与测力计轴线存在空间夹角时,需要进行三维矢量分解。此时总拉力F在测力计轴向的分量为:
F_axial = F·cosφ
其中φ是拉力方向与测力计轴线的空间夹角。这种情况常见于:
- 船舶系泊力的测量
- 航天器对接力测试
- 三维运动捕捉系统中的力学分析
六、教学中的常见误区解析
在物理教学中,学生容易产生以下误解:
1. 混淆分力与合力:误认为测力计显示的是合力而非轴向分力
2. 忽视角度定义:错误测量角度(如误用斜面倾角代替拉力角度)
3. 单位混淆:未将质量单位kg转换为力单位N(应乘以重力加速度g)
4. 静态与动态混淆:在加速运动中简单套用静力学公式
通过设计对比实验(如比较匀速斜拉与加速斜拉)可以澄清这些概念。
七、现代测量技术的发展
新型测量技术正在突破传统测力计的限制:
1. 六维力传感器:可同时测量三个方向的力和力矩
2. 光纤应变计:通过光信号变化实现无干扰测量
3. 计算机视觉系统:结合标记点识别与力学算法,实现非接触式测量
数显测力仪器 测力计 推拉力仪器 推拉力表
